HWD統一通信平臺
HWD統一通信平臺（HWD）是將數據，語音和視頻集成在一個產品中用于中小型企業的理想解決方案，可應用于政企呼叫系統、商用呼叫中心、調度中心行業等場景。HWD是HWD的一個產品系列，包括機箱，交換模塊，主控模塊，業務模塊和電源模塊等。HWD的關鍵思想是用戶可以根據自身需求選擇不同功能、性能的業務模塊及主控模塊，這些模塊通過專用的通信連接器與背板經由高速以太網連接在一起。
HWD統一通信平臺不僅僅是一個獨立的VoIP網關或者一個IPPBX產品，它是一個覆蓋了全品類電信接口及IPPBX功能的統一通信平臺。用戶可以自主選擇不同的接口模塊來任意定制自己的通信系統。HWD支持FXS/FXO/GSM/WCDMA/LTE/E1/ T1/ 音頻/無線對講和磁石等多種通信接口模塊以及CPU主控模塊。CPU主控模塊是通用X86架構，可自由安裝IPPBX系統或其他業務系統，支持基于Linux、Windows、國產可信操作系統等為基礎的通信業務系統。HWD一個箱體中可安裝多個獨立的CPU主控模塊，用于組建高可靠性的雙機冗余解決方案和多機集群的解決方案。HWD將為您帶來真正的多合一的融合通信解決方案。

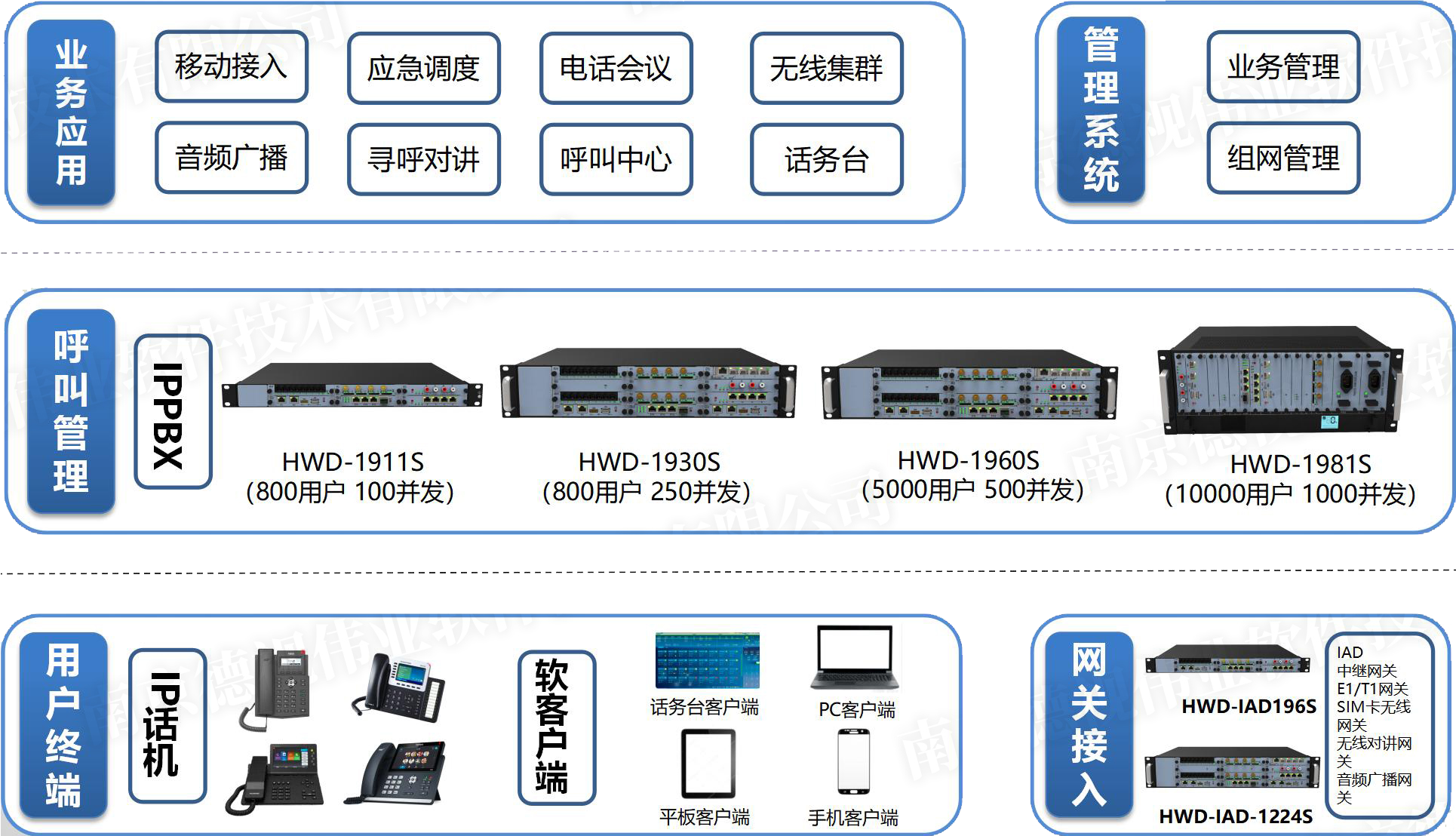

HWD解決方案架構
性能和容量
參數
推薦用戶數（僅在UDP注冊場景下）
推薦并發數
最大自帶模擬用戶數
最大FXO接口數
最大E1/T1接口數
最大無線口數
最大無線集群口數
HWD-1911S
500（來源HWD-N-BAYL）
100（參考HWD-N-BAYL）
80（5塊AIU-16業務板）
40（5塊AIU-8業務板）
20（5塊DTU業務板）
20（5塊WTU業務板）
20（5塊RIU業務板）
HWD-1960S
1000（來源HWD-N-GML）
200（參考HWD-N-GML）
176（11塊AIU-16業務板）
88（11塊AIU-8業務板）
44（11塊DTU業務板）
44（11塊WTU業務板）
44（11塊RIU業務板）
HWD-1981S
2000（來源HWD-I-KABYLR）
500（參考HWD-I-KABYLR）
176（11塊AIU-16業務板）
88（11塊AIU-8業務板）
44（11塊DTU業務板）
44（11塊WTU業務板）
44（11塊RIU業務板）
技術參數
參數
尺寸
重量
滿配置最大功耗
輸入電壓（交流電源）
輸入電流（交流電源）
電源頻率（交流電源）
最大輸出功率（交流電源）
饋電電壓
用戶線距離（用戶線線徑0.4mm，話機沒有接并線條件下）
存儲溫度
長期工作溫度
短期工作溫度
環境濕度
空氣中微粒的濃度
數值
HWD-1911SHWD-1960SHWD-1981S
44mm(高)×434mm(寬)×330mm(深)88mm(高)×434mm(寬)×330mm(深)176.8mm(高)×435.8mm(寬)×330mm(深)
3.9kg(有HWD-F+5*空面板)5.6kg(有HWD-F+11*空面板)9.6kg(有HWD-F+11*空面板+2*PSU)
< 64W< 170W< 340W
100V～240V AC
1A2A4A
50Hz/60Hz
75W200W400W
-48V
3.0km
-40ºC～70ºC
0ºC～45ºC
-5ºC～55ºC說明：短期工作是指連續工作時間不超過12小時且每年累計不超過8天。
5%～95% RH，無凝結
小于180毫克/m3
統一通信平臺各種單元板類型
類型
交換板
主控板
RAID模塊板
存儲拓展板
通用業務板
單元板型號
HWD-FHWD-G
HWD-N-BAYLHWD-N-BAYLHWD-N-BAYL
RSU
SEU
AIU-8
AIU-16
WTU
DTU
ACU
RIU
簡要描述
網口速率為100M的網絡交換板網口速率為1000M的網絡交換板
CPU為HWD 四核四線程的主控板，只占用1個槽位，默認使用板載mSATA，可拓展 2 路硬盤板CPU為Celeron N4120 四核四線程的主控板，只占用1個槽位，默認使用板載M.2硬盤，僅可拓展 1 路硬盤板CPU為 Core i5 8250U 四核八線程的主控板，需占用2個槽位，默認使用板載M.2硬盤，可拓展 2 路硬盤板
磁盤陣列卡，支持RAID 0和RAID 1模式
硬盤拓展板，支持一塊2.5寸HDD或SSD
模擬接口板，支持FXO/FXS接口
模擬接口板，只支持FXS接口
無線接口板，支持GSM/WCDMA/LTE無線接入
數字中繼板，支持E1/T1/J1中繼線路接入
音頻廣播業務板，支持蓮花頭接口音頻輸入輸出
無線集群業務板，支持無線尋呼對講
提供接口
2個百兆網口3個千兆網口，1個SFP端口
前面板2個千兆網口，后置1個千兆網卡連接到交換板前面板2個千兆網口，后置1個千兆網卡連接到交換板前面板2個千兆網口，后置1個千兆網卡連接到交換板
2路SATA接口
1路SATA接口
8路FXS/FXO接口
16路FXS接口
4路GSM/WCDMA/LTE接口
1/2/4路E1/T1/J1接口和1個千兆網口
2組音頻輸入/輸出接口
2/4路無線接口
是否適用于下面機箱 HWD-1911SHWD-1960SHWD-1981S

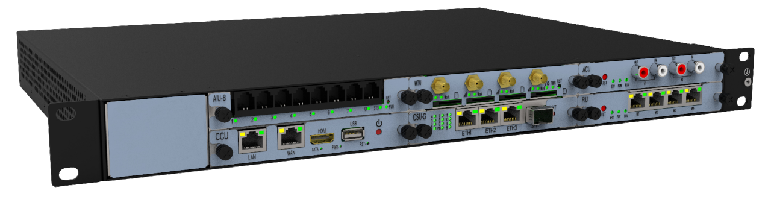

產品結構
寬434mm、深330mm、高44mm

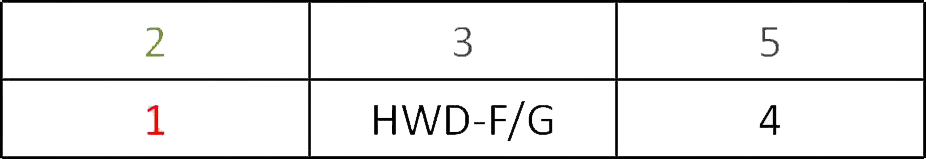

插槽分布
● 提供1個主控板插槽，位于1號槽位，可安裝HWD-N-GML或HWD-N-BAYL主控板。● 提供4個業務板插槽，位于槽位2～5，可安裝各種業務板，支持混插?！?主控板想要拓展硬盤，可將硬盤板SEU插到槽位2，安裝2.5寸硬盤。
描述
HWD-1911S采用1U標準機箱，作為一款中小型企業語音交換設備，也可以作為中小型分支機構的本地接入網關，可擴展多種類型的電信接口，模擬/數字E1/T1/GSM/LTE/無線對講/音頻廣播/磁石。
說明
● 接口板可以根據系統容量進行選配。未配置接口板的空槽位，需要安裝空面板。● 為確?；竟δ艿恼Ｊ褂茫琀WD-1911S必須配備1塊主控板?！?通用業務板（除了ACU、RIU）會根據槽位號去識別初始IP 地址172.16.80.x，例如槽位2：172.16.80.2
